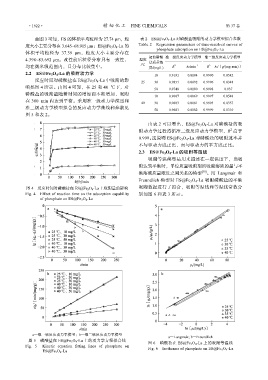

Page 208 - 《精细化工》2020年第9期

·1922· 精细化工 FINE CHEMICALS 第 37 卷

由图 3 可知，ES 的体积平均粒径为 27.74 μm，粒 表 2 ES@Fe 3 O 4 -La 对磷酸盐吸附的动力学模型拟合参数
度大小主要分布在 3.645~68.915 μm；ES@Fe 3 O 4 -La 的 Table 2 Regression parameters of time-resolved curves of
phosphate adsorption on ES@Fe 3 O 4 -La
体积平均粒径为 37.39 μm，粒度大小主要分布在
初始磷酸 准一级反应动力学模型 准二级反应动力学模型
4.398~83.692 μm。改性前后粒径分布具有一致性， 温度 盐质量浓
–1
2
均在微米级范围内，且分布比较集中。 /℃ 度/(mg/L) R 2 k 1/min R k 2/〔g/(mg·min)〕
2.2 ES@Fe 3 O 4 -La 的吸附动力学 10 0.9191 0.0104 0.9990 0.0542
反应时间对磷酸盐在 ES@Fe 3 O 4 -La 中吸附的影 25 30 0.9851 0.0092 0.9996 0.0348
响如图 4 所示。由图 4 可知，在 25 和 40 ℃下，对 50 0.9748 0.0180 0.9998 0.037
磷酸盐的吸附量随着时间的增加而不断增加，吸附 10 0.9607 0.0069 0.9997 0.0548
在 300 min 内达到平衡。采用准一级动力学模型和 40 30 0.9883 0.0081 0.9995 0.0357
准二级动力学模型拟合的反应动力学曲线和参数见
50 0.9681 0.0182 0.9999 0.1310
图 5 和表 2。

由表 2 可以看出，ES@Fe 3 O 4 -La 对磷酸盐的吸
2
附动力学过程遵循准二级反应动力学模型，R 高于
0.999。这说明 ES@Fe 3 O 4 -La 对磷酸盐的吸附速率并
不与驱动力成正比，而与驱动力的平方成正比。
2.3 ES@Fe 3 O 4 -La 的吸附等温线
吸附等温模型是用来描述在一定温度下，当吸
附达到平衡时，单位质量吸附剂所吸附溶质的量与平
衡溶液质量浓度之间关系的模型 [30] 。用 Langmuir 和
Freundlich 模型对 ES@Fe 3 O 4 -La 吸附磷酸盐的平衡

图 4 反应时间对磷酸盐在 ES@Fe 3 O 4 -La 上吸附量的影响 吸附数据进行了拟合，吸附等温线和等温线常数分
Fig. 4 Effect of reaction time on the adsorption capability 别如图 6 和表 3 所示。
of phosphate on ES@Fe 3 O 4 -La

a—准一级反应动力学模型；b—准二级反应动力学模型
a—Langmuir; b—Freundlich
图 5 磷酸盐在 ES@Fe 3 O 4 -La 上的动力学方程拟合线 图 6 磷酸盐在 ES@Fe 3 O 4 -La 上的吸附等温线
Fig. 5 Kinetic equation fitting lines of phosphate on Fig. 6 Isotherms of phosphate on ES@Fe 3 O 4 -La
ES@Fe 3 O 4 -La
